EVO Cam Serie
Leistungsstark. Vielseitig. Anpassungsfähig. EVO Cam Digitalmikroskope bieten hochauflösende Bildgebung, die eine klare und detaillierte Visualisierung von Proben ermöglicht.
• Betrachten Sie die Details des Objekts klar und genau
• Integrierte digitale Tools zur Steigerung der Produktivität
• 10 Voreinstellungen zur Reduzierung der Einrichtungszeit und des Betriebs
Zuverlässig. Komfortabel. Flexibel.
EVO Cam ist ein leistungsstarkes, vielseitig einsatzfähiges und dennoch benutzerfreundliches hochauflösendes Digitalmikroskop. Es bietet eine hervorragende Bildqualität, eine Reihe von Konfigurationsmöglichkeiten und eine optische Vergrößerung von bis zu 725x. Das Digitalzoom ermöglicht sogar weit tiefer gehende Einblicke. Für Ihre individuellen Anforderungen stehen diverse Präzisionsobjektive und Weitfeldobjektive zur Auswahl. Es vereint alles, was Sie von einem modernen Digitalmikroskop erwarten.
Smarter Workflow
Die Möglichkeit gemeinsame Einstellungen zu teilen, erlaubt es Ihnen, die EVO Cam über mehrere Standorte, mehrere Benutzer und mehreren EVO Cam Einheiten eine gleichbleibende Qualitätsprüfung problemlos zu bewältigen. Selbst bei sich ständig ändernden Anforderungen, ist das Digitalmikroskop in der Lage, auf kundenspezifische Voreinstellungen zurückzugreifen um den Komfort und die Wirtschaftlichkeit deutlich zu erhöhen!
Gestochen scharfe Livebilder
Das Digitalmikroskop EVO Cam II bietet eine exzellente Bildqualität, um auch verborgene Details aufzudecken. Der optische Zoombereich (30:1) ermöglicht es Ihnen bis zu 725x optisch zu vergrößern, mittels Digitalzoom können sogar beeindruckende 9.000x erreicht werden! Ein intelligenter Autofokus, der bei Bedarf auch abgeschaltet werden kann, liefert zu jeder Zeit gestochen scharfe Bilder in Full-HD Qualität. Dank der Fokus-Stacking Funktion lassen sich die Grenzen des machbaren verschieben und Sie können selbst hohe Bauteile komplett tiefenscharf aufnehmen.
0,8 – 750x
Vergrößerung
Großer
Bildausschnitt
Exzellente
Bildqualität
Maximale Anwenderfreundlichkeit
EVO Cam steht für angenehmes und komfortables Arbeiten. Durch das große Sichtfeld und hohe Arbeitsabstände entstehen beeindruckende Ergebnisse bei den verschiedensten Anwendungen. Zehn Voreinstellungen erleichtern die gemeinsame Nutzung des Systems für verschiedene Anwendungen und Benutzer, mittels Administrator-Einstellungen können Sie dieses sperren/entsperren und behalten somit die Kontrolle.
Präzise, wiederholbare Messungen
EVO Cam verfügt über eine leistungsfähige Bildschirm-Messfunktion mit auswählbaren Überlagerungen, Rastern und Messlinien, die eine Messung von X- und Y-Werten ermöglichen. Auf Knopfdruck garantiert Ihnen die Übersichtfunktion eine schnelle und bequeme Orientierung am Bauteil. Ebenfalls können Bilder in Echtzeit verglichen werden oder benutzerdefinierte Überlagerungen zur Unterstützung der Prüfung eingeblendet werden. Die einmalige Objektivkalibrierung, welche in den Voreinstellungen gespeichert wird, ermöglichen schnelle Messungen im gesamten Zoombereich.
Einfache Bilderfassung und Analyse
Erfassen Sie hochauflösende Bilder per Knopfdruck, entweder direkt auf einem USB-Speicherstick, direkt auf dem PC oder drahtlos (Option Wi-Fi). EVO Cam arbeitet mit mehreren Softwareprogrammen für die professionelle Bilderfassung, Bildvermessung und Archivierung, um eine ganzheitliche Dokumentation zu gewährleisten.
Intuitive Bedienung
EVO Cam ist innerhalb von nur wenigen Minuten einsatzfähig. Nur ein Knopfdruck und das System startet die hochauflösende Bildwiedergabe. Das mehrsprachige intuitive Menü und die einfache Bedienung minimieren den Schulungsaufwand und stellen eine ideale Lösung für mehrere Benutzer mit einer hohen Arbeitsgeschwindigkeit dar.
Eine maßgeschneiderte Lösung
Durch eine umfassende Auswahl an Möglichkeiten, lässt sich die EVO Cam genau Ihren Anforderungen anpassen. Zur Option stehen beispielsweise eine einzigartige 360° Winkeloptik, die eine Rundumbetrachtung ermöglicht, ohne dass das Objekt bewegt werden muss und unterschiedliche Beobachtungsansichten der Probe zulässt. Das Fokus-Stacking Modul erzeugt tiefenscharfe Bilder, die anhand mehrerer Bilder zusammengefügt werden. Durch die Erweiterung eines UV-Ringlichtes, Durchlichtes oder eine Reihe an Filtern bleiben keine Wünsche offen! Eine hohe Anzahl an Stativmöglichkeiten machen die EVO Cam perfekt für Ihre Anwendung.
Spezifikationen
Zoomfaktor: 30x
| Objektive | Vergrößerung (24”-Monitor) | Arbeitsabstand (mm) | Bildauschnitt, max. (mm) |
| 0,45x | 2,3x – 68x | 160 | 241 x 134 |
| 0,62x | 3,1x – 93,7x | 106 | 173 x 96 |
| 1,0x | 5,0x – 151,2x | 85 | 88 x 57 |
| 1,5x | 7,6x – 226,8x | 43 | 45 x 36 |
| 2,0x | 10x – 302.4x | 29 | 37 x 27 |
| Weitfeld-Objektive | |||
| 2 Dioptre | 0,8x – 24x | 500 | 600 x 350 |
| 3 Dioptre | 1,15x – 32,6x | 330 | 420 x 250 |
| 4 Dioptre | 1,71x – 51,41x | 245 | 293 x 171 |
| 5 Dioptre | 2,12x – 65,5x | 197 | 232 x 135 |
| Mikro-Objektive | |||
| 5x | 250x – 362x | 21 | 2,1 x 1,3 |
| 10x | 500x – 725x | 22 | 1,0 x 0,65 |
Mit 360° Winkeloptik
| Einstellung | Vergrößerungsbereich (24”-Monitor) | Arbeitsabstand (mm) | Bildauschnitt, max. (mm) | Blick-winkel | Zoomfaktor |
| 360° Schrägblick |
19x – 105x | 35,5 | 26 x 22 | 34° | 5,3x |
| Senkrechter Blick |
28x – 151x | 56,5 | 20 x 11 | N/A | 5,3x |
| Beleuchtung | |
| Auflicht | Integriertes 8-Punkt-LED-Ringlicht für eine optimale, schattenfreie Ausleuchtung bei allen Anwendungen. Farbtemperatur 5500K. |
| Optional | |
| Weißes und UV-Quadranten-Ringlicht: | Zur Inspektion von UV-fluoreszierenden Objekten, z.B. Schutzbeschichtungen. |
| Durchlichtbeleuchtung | |
| Flexible Ausleuchtung | Zwei flexible USB-LED-Lichtleisten zur verbesserten Kontrolle bei Reflexionen und Schatten. |
| EPI-Beleuchtung | Episkopische Beleuchtung durch die Linse zur Vereinfachung der Inspektion von Bohrungen, Rohren, Schlitzen und Löchern. |
| Kamera | |
| Kamera-Zoom | 30x optisch; 12x digital |
| Kameradaten | Full-HD 1080p, 1920 x 1080, 1/2.8″ CMOS |
| Bildwiederholrate | 50 fps & 60 fps (umschaltbar) |
| Fokus | Autofokus und manueller Fokus |
| Ausgang | HDMI & USB 3.0 |
| Dateispeicherformat | .png |
| Funktionen | EVO Cam II | EVO Cam ICON |
| Bilderfassung und-wiedergabe | ✓ | ✓ |
| Autofokus und manueller Fokus | ✓ | ✓ |
| Optionale Bedienkonsole | ✓ | ✓ |
| Einpunkt-Kalibrierung/Messung | ✓ | ✓ |
| Mehrpunkt-Kalibrierung/-Messung | ✓ | x |
| Fokus-Stacking | ✓ | x |
| Overlays | ✓ | x |
| Festlegen von Zoom-Limits | ✓ | x |
| Metadaten setzen | ✓ | x |
| Supervisor-Modus | ✓ | x |
| Bildvergleich | ✓ | x |
| Stativ-Varianten | |

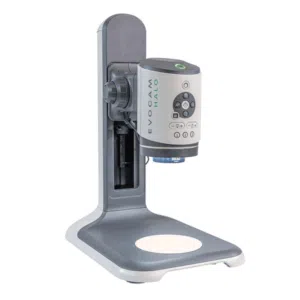

| Ergostativ |  Kompakte Größe, perfekt geeignet für hohe Vergrößerungen. Durchlichtbeleuchtung (optional) gestattet die Betrachtung eines breiteren Spektrums an Proben. Verschiebetisch kann adaptiert werden. Halterung für kleinen Monitor kann montiert werden. |
| Multi-axis Säulenständer |  Präzise und robust. Ideal für industrielle Anwendungen, bei denen ein maximaler Arbeitsabstand benötigt wird. Einfache und schnelle Höhenjustage bei hohen oder flachen Objekten. Verfügbar mit Basisplatte oder Direktmontage auf die Arbeitsfläche. (Optionales Durchlicht erhältlich). Halterung für kleinen Monitor kann montiert werden. |
| Doppelarm-Säulenständer |  Speziell konzipiert für Anwendungen, die eine größere Reichweite erfordern, ohne die Stabilität zu beeinträchtigen. Leichte Verstellbarkeit ermöglicht genaue Positionierung und Ausrichtung. Verfügbar mit Basisplatte oder Klemme zur Montage direkt auf der Arbeitsfläche. |
| Säulenständer |  Hohe Stabilität durch masive Basisplatte. Für große Objekte und Arbeitsabstände geeignet. |
| Gelenkarmständer |  Größtmögliche Flexibilität, konzipiert für Anwendungen, die eine große Reichweite erfordern. Mehrstufige Verstellbarkeit ermöglicht komfortable Positionierung und Ausrichtung. |
| Bogenstativ |  Bietet kontinuierliche Höhenverstellung mit präziser Steuerung. |
| Verso Universalständer |  Praktischer Schwenkarm für Flexibilität und freie Arbeitsfläche, wenn das Mikroskop nicht verwendet wird. |
On-board Kamera, Beleuchtungs- und Zoomsteuerung. Weitere integrierte Werkzeuge: Bilderfassung über USB-Stick, Overlay-Funktion, Grids/Fadenlinien/Fadenkreuz, Kalibrierung & Dimensionierung. Tiefenschärfefunktion (Focus Stacking) ist optional erhältlich.
Bei Anschluss an einen PC stehen folgende Software-Pakete zur Verfügung:
| Software-Optionen | |
| DimensionOne | Bilderfassung, Bildbeschriftung, Bildschirmmessung. |
| DimensionTwo | Bilderfassung, Bildbeschriftung, Bildschirmmessung, Kamerasteuerung |
| ViPlus | Bilderfassung, Bildanalyse, Bildoptimierung, Bildbeschriftung, Bildschirmmessung, Kamerasteuerung, Reporting. |
| VifoxEVO | Bilderfassung, Beschriftung, Bildverwaltung, Bildvermessung, Kamerasteuerung, Dokumentation und Reporting. (optionale Erweiterungsmodule zur Bildverarbeitung und Analyse) |
- Standardspannung 100 V – 240 V, 50/60 Hz, verfügbar in allen länderspezifischen Steckerkonfigurationen.
- Bedienkonsole: Zur komfortablen Steuerung der Kamera; schneller Zugriff auf Voreinstellungen.
- Verschiebetisch: Sorgt für eine reibungslose und präzise Positionierung der Proben. (Erhältlich für das Ergostativ und Tischstativ).
- Filter: Eine Reihe unterschiedlicher Filter stehen zur Auswahl, um Details oder Kontrastwerte zu verbessern: z.B. Farbtemperatur und Polarisation.
- Ergostativ-Monitorhalterung: Zur Montage eines 10- oder 12-Zoll-Monitors direkt am Stativ. Für die kompakte Bildanzeige, bei geringem Platzbedarf mit einfacher Handhabung.
- Multi-axis Säulenständer-Monitorhalterung: Zur Montage eines 10-Zoll- oder 12-Zoll-Monitors direkt am Säulenständer. Für die kompakte Bild-Anzeige, bei geringem Platzbedarf, flexibel beweglich und wird mit der Stativhöhenverstellung in der Z-Achse verstellt.
- Durchlicht zur Kontrastverstärkung: Das Durchlichtmodul zur Kontrastverstärkung optimiert die Betrachtung einer Vielzahl transparenter und durchsichtiger Proben und verbessert den Kontrast.
EVO Cam Serie
Zuverlässig. Komfortabel. Flexibel.
EVO Cam ICON
für lange Arbeitsabstände
- Weitwinkelobjektive bietenmaximale Flexibilität
- Großer Zoombereich, bis zu 500 mm Arbeitsabstand
- Ideal für großflächige Objekte
EVO Cam II mit einer Vielzahl an Objektiven
- Digitalmikroskop für allgemeine Anwendungen
- Für optische Vergrößerung bis zu 750x
- Kompatibel mit vorhandener Beleuchtung
EVO Cam II
EVOTIS
- Inspektions-Workstation
- For large area subjects such as PCBs and multi-layer components
- Für großflächige Objekte Wie Leiterplatten und Multilayer-Elemente
