EVO Cam AURA
4K DIGITALMIKROSKOP
- 4K-Auflösung – außergewöhnliche Bildqualität
- intelligente Einstellungen, Werkzeuge und Systemkomponenten
- Modulares Digitalmikroskop
PRÜFEN. MESSEN.
REPORTEN. EIN SYSTEM.
EVO Cam AURA vereint 4K-Bildqualität mit einer
umfassenden Palette integrated tools für präzise, reproduzierbare und effiziente Arbeitsabläufe.
Fokus-Stacking, Bildvergleich, anpassbare Presets, Anmerkungen und Messwerkzeuge sind fest integriert und sorgen für konsistente Ergebnisse über verschiedene Bediener, Arbeitsschichten und Standorte hinweg.
Es stehen drei Modelle für unterschiedliche Arbeitsumgebungen zur Auswahl. Für Bereiche mit Zugangsbeschränkungen, in denen keine drahtlose Verbindung oder keine Wechseldatenträger zulässig sind, stehen zudem IT-sichere Varianten zur Verfügung.
VOM LIVE-BILD BIS ZUM DOKUMENTIERTEN ERGEBNIS.
JEDER SCHRITT DES PRÜFPROZESSES IN EINEM SYSTEM.
FÜR IHRE PRÜFUMGEBUNG
ENTWICKELT

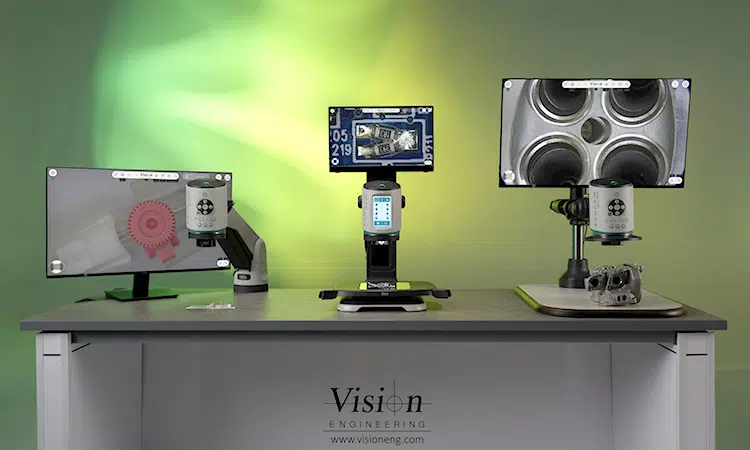

EVO Cam AURA ist ein modulares Digitalmikroskop das ganz auf Ihre Inspektionsaufgabe zugeschnitten wird. Wählen Sie das Modell, die Bedienoberfläche, die Beleuchtung und die Konfiguration, die zu Ihrer Aufgabe und Ihrem Workflow passen.

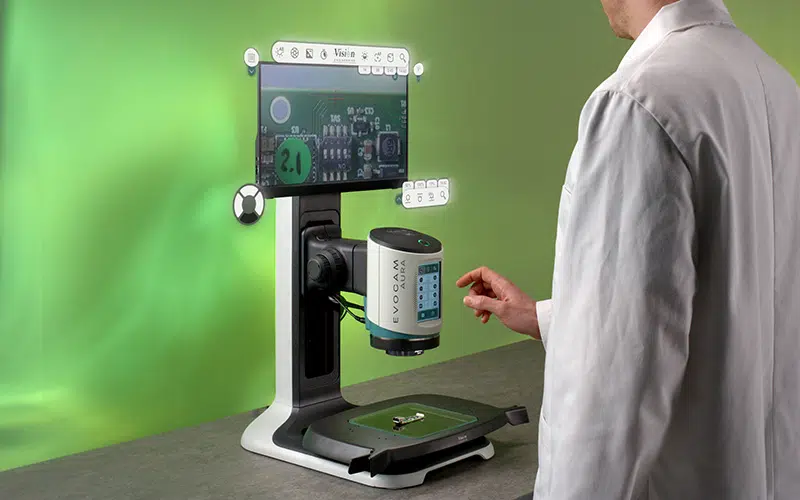

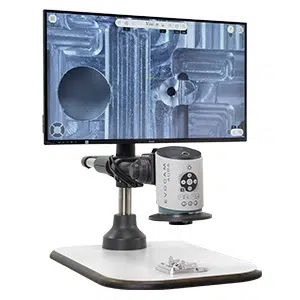

EVO Cam Aura 4K Touch
4K-Bildgebung mit Touchscreen für detaillierte Inspektionen und konfigurierbare Arbeitsabläufe.
EVO Cam Aura 4K
4K-Bildgebung mit Tastenfeld für detaillierte Inspektionen mit direkter Bedienung.
EVO Cam Aura HD
1080p-Bildgebung mit Tastenfeld für schnelle Prüf-, Montage- und Nachbearbeitungsaufgaben.
Speziell IT-gesicherte Model-Varianten
Für Umgebungen mit eingeschränkten Zugriffsrechten, in denen keine drahtlose Verbindung, kein Bluetooth und keine Wechseldatenträger erlaubt sind, werden IT-sichere Versionen aller drei Modelle angeboten.
Was AURA Bietet:
01
Details klar erkennen
Verbessern Sie die Produktqualität und die Genauigkeit der Berichterstellung mit hochwertigen, hochauflösenden Bildern. Sehen Sie das Unsichtbare, kleinste Risse oder Kratzer, Zellgrenzen, Verunreinigungen oder unerwünschte Luftblasen und Einschlüsse. Ganz gleich, um welches Objekt oder Probe es sich handelt – hochglanzpoliertes Metall, kontrastarmer Kunststoff, schwarze Kunststoffform- oder eloxierte Teile – AURA macht selbst feinste Details sichtbar.
02
Vertrauen in Qualitätsprozesse
Sichern Sie sich Qualität mit Zuversicht. Sorgen Sie für konsistente, genaue und wiederholbare Ergebnisse – und das in jedem Schritt Ihres Workflows. Automatische Funktionen erkennen kritische Einstellungen und fixieren Variablen, wodurch Spekulationen vermieden werden und Vertrauen in die Qualitätskontrolle geschaffen wird.
03
Benutzerfreundlichkeit und Effizienz
Erledigen Sie mehr Aufgaben schneller und mit weniger Fehlern. Individuell konfigurierbare Einstellungen und integrierte Tools erhöhen die Produktionsausbeute. Dank einer Reihe von Funktionen, die die Inspektion erleichtern, lassen sich mehr Aufgaben auf einem einzigen System ausführen, wodurch sich die Rüst- und Umrüstzeiten verkürzen.
04
Passen Sie das System an Ihre Umgebung an
Unterschiedliche Prüfumgebungen stellen unterschiedliche Anforderungen. Konfigurieren Sie Ihr System mit einer Auswahl an Bedienoberflächen, Objektivoptionen, Beleuchtungen, Stativen und Anschlussmöglichkeiten, um es an die Aufgabe, den Arbeitstisch und den Laborplatz anzupassen.
INTEGRIERTE TOOLS FÜR INSPEKTION UND DOKUMENTATION
EVO Cam AURA vereint intelligente Einstellungen, Werkzeuge und Systemkomponenten um die Inspektion lückenlos zu dokumentieren.
Vertrauen in Qualitätsprozesse
Intelligente automatische Erkennung
Einstellungen werden automatisch aktualisiert, sodass Vergrößerung und Messwerte stets korrekt angezeigt werden.
Intelligente Beleuchtung
Wird das Ringlicht gewechselt, werden die Einstellungen automatisch abgerufen, um sie an die vorherige Konfiguration anzupassen.
Voreinstellungen (Presets)
Speichern Sie bekannte Einstellungskombinationen für wiederkehrende Prüfaufgaben.
Individuelle Supervisor-Settings
Erweitern Sie den Funktionsumfang, ohne die Prüfqualität oder die Genauigkeit der Ergebnisse zu beeinträchtigen.
Metadaten-Bildvergleich
Einstellungen werden automatisch an die Metadaten des Referenzbildes angepasst.

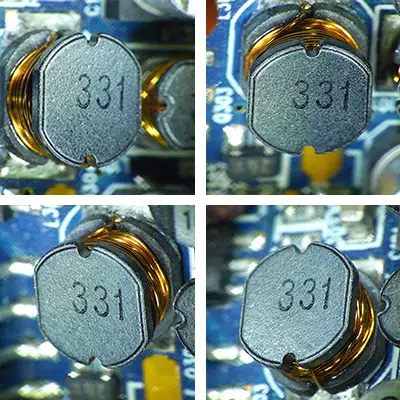

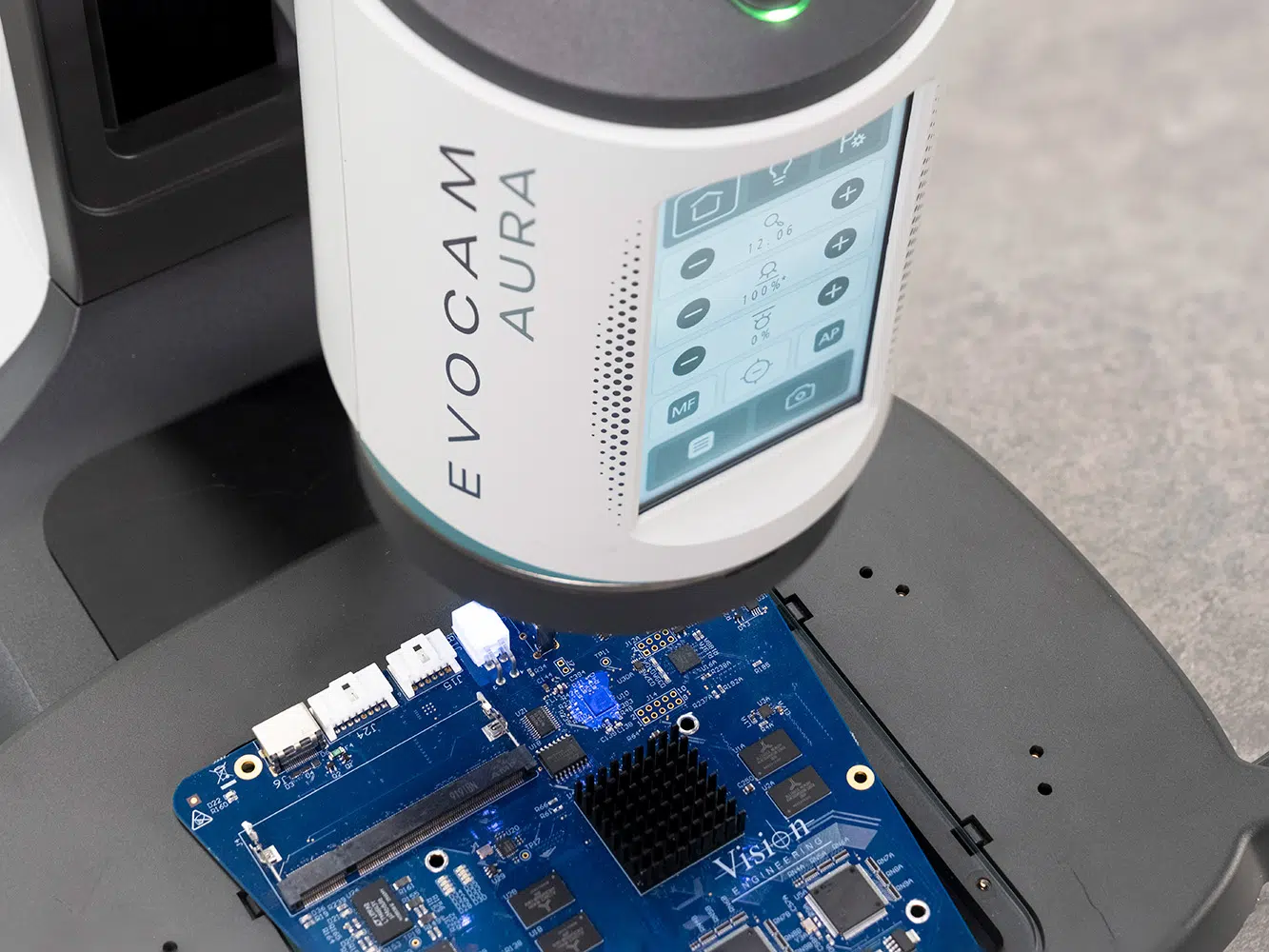

Die 360°-Winkeloptik sorgt für einen schrägen oder direkten Blick auf die Komponente und das Inspektionsfeld.
Hochauflösende 4K-Bilder
Aufzeigen feinster Nuancen. Der empfindliche Sensor erfasst ein breites Spektrum an Farben und Helligkeitsstufen.
Optische Spitzenleistung
Präzisionsoptik mit optischem Zoom, für den nahtlosen Wechsel von der Gesamt- zur Detailansicht, in einem Arbeitsablauf.
Autofokus
Probe schnell im Fokus – mit weniger manuellen Anpassungen.
Fokus-Stacking
Tiefenscharfe Bilder von unebenen Proben oder Teilen erfassen.
Werkzeuge zur Bildoptimierung
Integrierte Settings verbessern die Sichtbarkeit anspruchsvoller Proben.
EINE SOFTWARE. VOLLE KONTROLLE
Die von Vision Engineering entwickelte AURA-Software wurde von Grund auf rund um den Inspektionsprozess konzipiert Alle Steuerungsfunktionen sind über den Bildschirm oder das Touchpanel zugänglich. Vollständig integriert.
Intuitive Bedienung
Navigieren Sie mit der Maus, dem Touchscreen oder der Tastatur. Die symbolbasierte Benutzeroberfläche ist schnell zu erlernen und einfach zu bedienen – sowohl bei der Ersteinrichtung, als auch bei der Einweisung eines neuen Anwenders.
Alles an einem Ort
Zoom, Fokus, Beleuchtung, Bildsteuerung, Aufnahme, Mess- und Analyseoptionen werden alle über die Software gesteuert. Die Bediener bleiben im Workflow vom Live-Bild bis zum dokumentierten Ergebnis.
Auf einen Blick
Die Statusleiste am oberen Rand der Benutzeroberfläche zeigt den aktuellen Systemstatus an. Objektiv, Beleuchtung, Zoom und aktive Settings sind ohne Öffnen eines Menüs sichtbar. Die Einstellungen können vor Beginn der Inspektion überprüft werden.
Systemübergreifend einheitlich
Presets speichern bekannte Einstellungen für wiederkehrende Aufgaben und können systemübergreifend genutzt werden. Die gleichen Inspektionsbedingungen lassen sich überall dort reproduzieren, wo AURA eingesetzt wird. Der Supervisor-Modus legt kritische Parameter fest, sodass die Einstellungen gesichert bleiben.
Speichern und teilen
Die aufgenommenen Bilder enthalten Anmerkungen, Messwerte, Metadaten und Zeitstempel. Daten werden auf dem internen Speicher, einem USB-Stick oder einem Netzlaufwerk gespeichert. Teilen Sie die Ergebnisse, ohne das System zu wechseln.
Beleuchtungen
Auswahl der Beleuchtung zur Optimierung der Sicht auf die Probe.
- Weiß- und UV-Licht
- Kontrastverstärkende Lichtoptionen
- EPI-Beleuchtung
- Durchlichtbeleuchtung

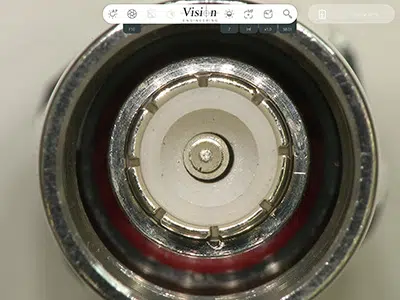

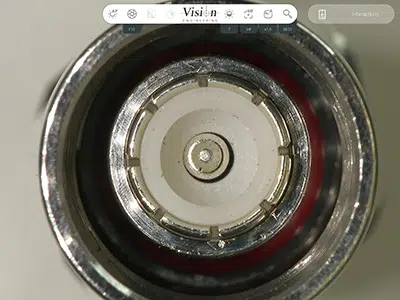

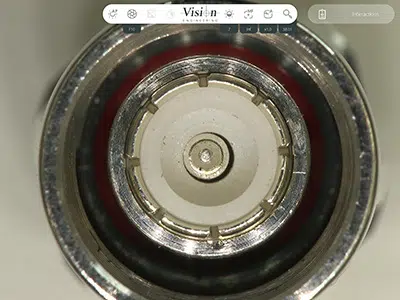

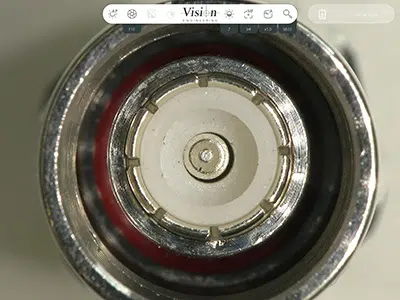

Quadranten gesteuert

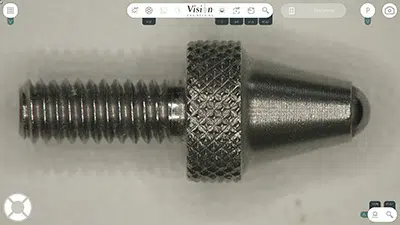

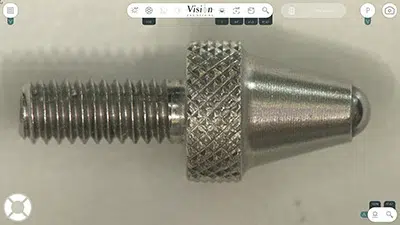

Polarising
Objektive
Wählen Sie das Objektiv, das für die jeweilige Vergrößerungsaufgabe am besten geeignet ist.

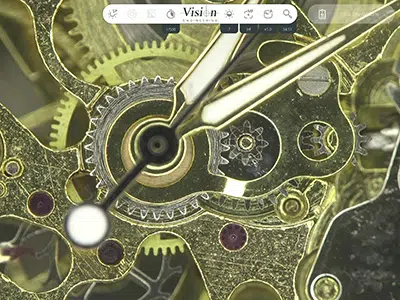

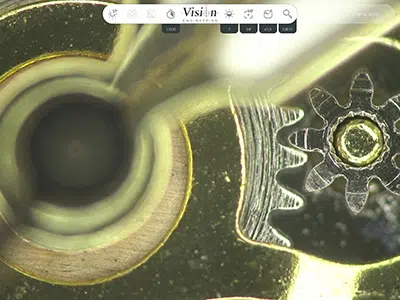

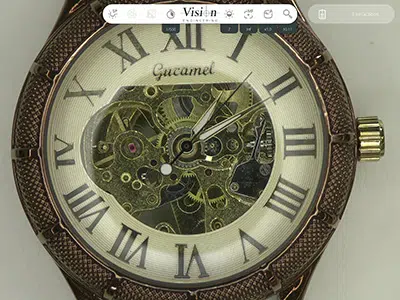

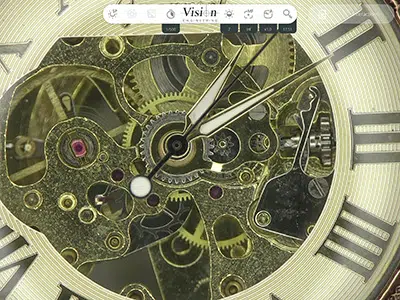

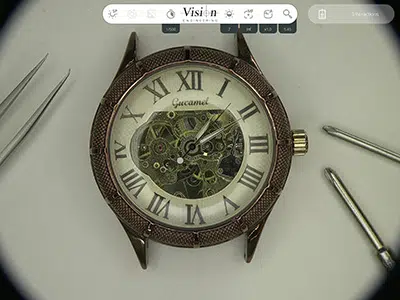

Beispiel zeigt: 5x / 10x / 17x / 34x / 109x
Produktivitätssteigerung

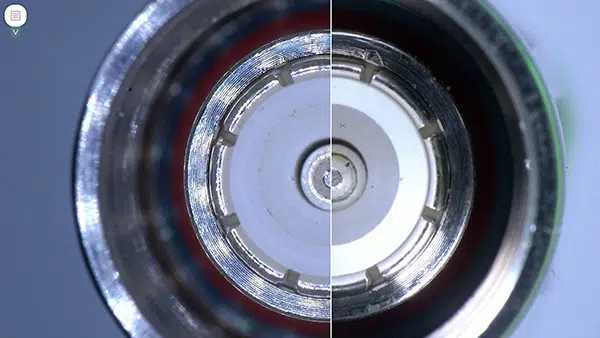

Bildvergleich
Impuls-, Bildvorhang- und synchronisierter Modus für den einfachen Vergleich mit Referenzbildern.

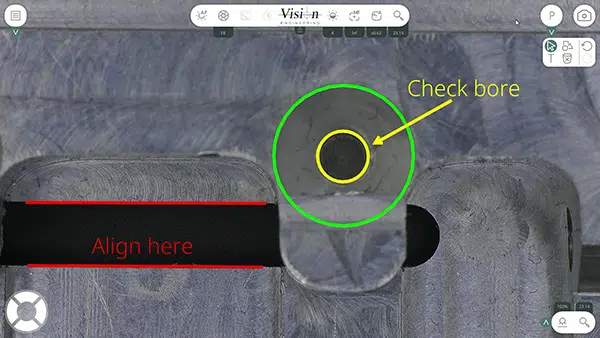

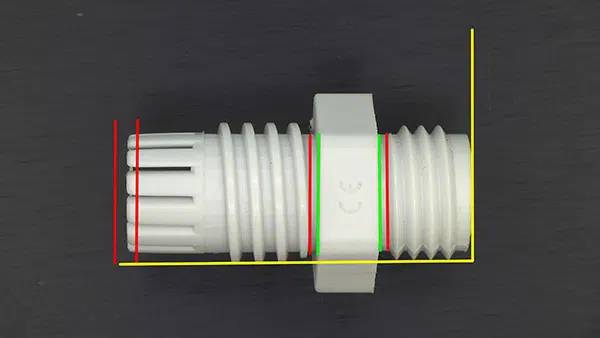

Benutzerdefinierte Overlays
Erstellen Sie maßgeschneiderte Overlays für Ihre Prüfroutinen, die auch in den Presets integriert werden können.
Reporting

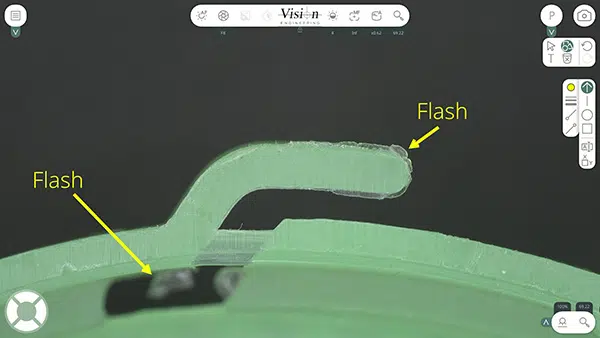

Beschriftungen/Anmerkungen
Versehen Sie Bilder mit Anmerkungen, um Fehler und Merkmale für die Berichterstellung eindeutig zu kennzeichnen.

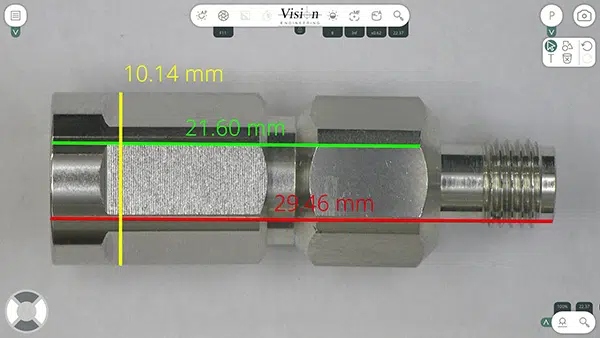

Messungen

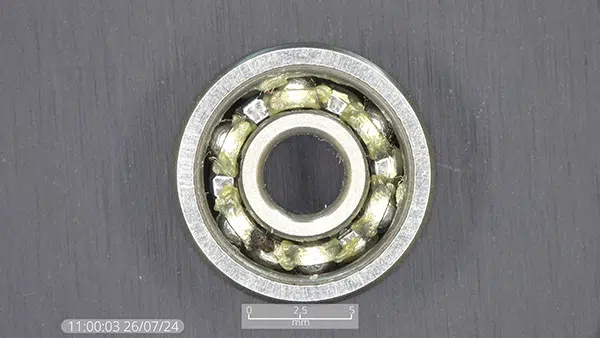

Einfache, kalibrierte 2D-Messung definierter Abmessungen direkt in der Ansicht.
Mehrere Kalibrierungen können schnell in verschiedenen Vergrößerungsstufen neu geladen werden.
Im System integriert
All-in-One-Prüfung
Eine komplette Inspektionslösung. Kein PC erforderlich.

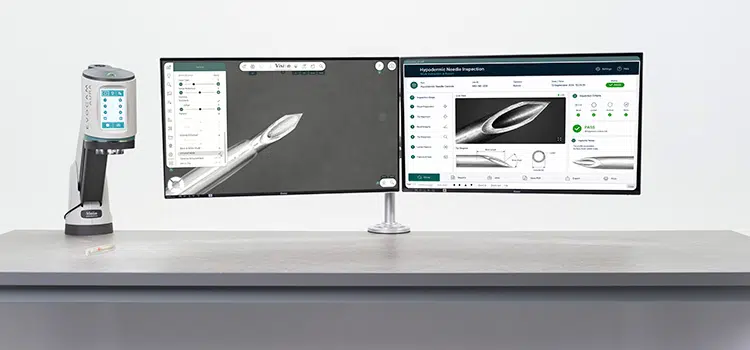

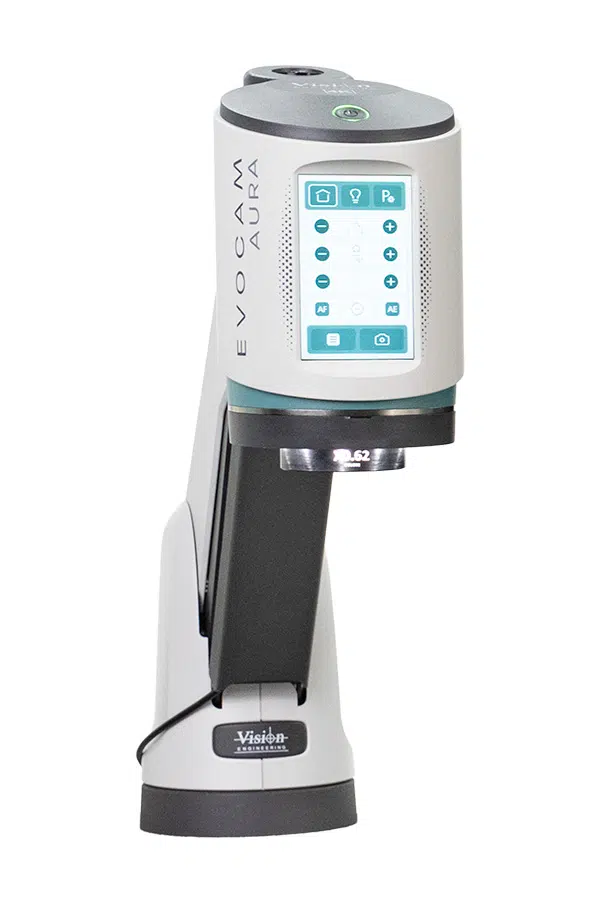

Anzeige- und Anschlussoptionen
Anschluss an kompatible Monitore und Netzwerke, wobei für Umgebungen mit eingeschränkten Zugriffsrechten IT-sichere Varianten verfügbar sind.
Streaming
Supervisor-Mode für die Gewährleistung der Sicherheit, ohne die Produktivität zu beeinträchtigen, und die Möglichkeit der Zusammenarbeit mit Remote-Systemen oder lokal.
Konnektivität/Verbindungen
Netzwerkverbindung über WLAN oder LAN zur vollständigen Integration.
Benennen Sie Systeme zur Identifizierung von Workstations und konfigurieren Sie Speicherformate, um die Rückverfolgbarkeit zu gewährleisten.
VERSCHIEDENE ANWENDUNGEN. UNTERSCHIEDLICHE PRIORITÄTEN.
EVO Cam AURA wird in einer Vielzahl von Produktions-, QS- und Laborumgebungen eingesetzt. Mit einer Auswahl an Modellen, Bedienoberflächen, Objektiven, Beleuchtungen und Zubehör passt sich das System jeder Anwendung und Arbeitsweise an.
Elektronik
Wo aufgrund der hohen Bauteil-Dichte jede Lötstelle zählt
Da die Bauteilgröße ab- und die Bestückungsdichte zunimmt, kann die Bildauflösung zu einem limitierenden Faktor für sichere Entscheidungen bei der Nacharbeit und Inspektion werden. Die 4K-Bildgebung erfasst Lötstellen, Bauteilabstände und Pad-Geometrie mit der Detailgenauigkeit, die die SMT-Prüfung erfordert. Der große optische Zoom ermöglicht sowohl eine Übersicht auf Leiterplattenebene als auch die Nahaufnahme von 0201-Bauteilen, ohne Objektivwechsel.

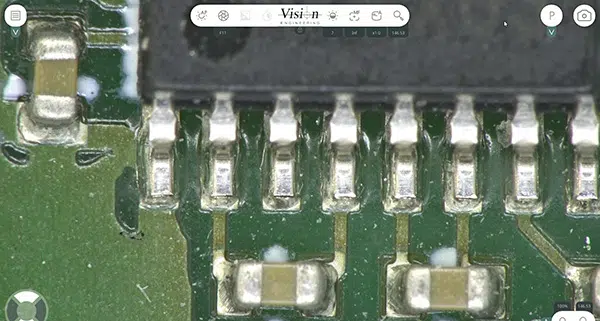

Fokus-Stacking erfasst tiefenschärfe Bilder über bestückte Leiterplattenbaugruppen hinweg in einem einzigen Bild. Mit Zeitstempeln versehene Bilder gewährleisten die Überprüfung von Datensätzen und die Dokumentation von Nachbesserungen im System.
Automotive und Präzisionsmechanik
Wo Fertigungslinien schnelle Umrüstungen erfordern
Prüfengpässe in Fertigungslinien mit hoher Produktvielfalt sind oft auf die Rüstzeit zurückzuführen, nicht auf die Prüfzeit. Vorkonfigurierbare Presets laden bekannte Bildeinstellungen sofort zwischen Teilen oder Prozessen neu und verkürzen so die Umrüstzeit bei verschiedenen Bauteiltypen. Die 4K-Bildgebung unterstützt die Überprüfung von Kantenbeschaffenheiten, die Beschichtungsprüfung und detaillierte Fehleranalysen. „Gut/Schlecht“-Overlays ermöglichen die schnelle Überprüfung kritischer Merkmale.
OVERLAYS ERMÖGLICHEN EINE REFERENZPRÜFUNG AUF DEM LIVE-BILD.
Aerospace und Defence
Wo Rückverfolgbarkeit unverzichtbar ist
Wenn ein Bauteil eine Prüfung nicht besteht, sind unzureichende Prüfprotokolle ebenso schwerwiegend wie der Fehler selbst. Oberflächenprüfungen, Fehleranalysen und Maßprüfungen von Bauteilen und Verbundwerkstoffen erfordern dokumentierte Ergebnisse, die den Audit-Anforderungen entsprechen.
Bilder mit Metadaten und Zeitstempel bilden die Grundlage für detaillierte Prüfprotokolle. Die Netzwerkkonnektivität ermöglicht das direkte Speichern in einem gemeinsamen Netzwerk, um die IT-Sicherheit zu gewährleisten. Die IT-sichere Variante verzichtet auf die Netzwerkverbindung in Einrichtungen mit strengen Anforderungen an den Datenumgang.
WICHTIGE DATEN SOFORT SICHTBAR IN DEN GESPEICHERTEN BILDERN.
„ZWISCHEN EINEM ANALOGEN MIKROSKOP UND DER EVO CAM LIEGEN WELTEN. DIESE INVESTITION HAT UNS ZEIT UND GELD GESPART.“
Entwicklungsleiter
Präzisionsfertiger
Medizintechnik, Medizingeräte
Wo die Dokumentation Teil des Produkts ist
In der regulierten Fertigung sind Prüfprotokolle genauso wichtig wie die Inspektion. Die Kontrolle von Komponenten auf Sauberkeit und die Mikromontage an Kathetern, Stents und Implantaten müssen konsistent, genau und reproduzierbar sein. Speichern Sie Aufzeichnungen mit eingebetteten Metadaten direkt im Netzwerk.

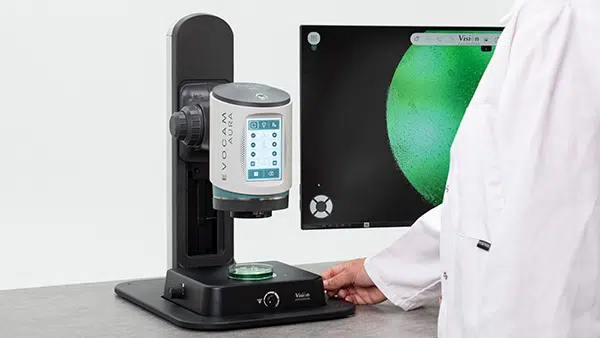

Forschung und Labor
Wo Zusammenarbeit einen Mehrwert schafft
Bei der Analyse von Bilddaten ist die Konsistenz der Ergebnisse zwischen verschiedenen Arbeitssessions und Bedienern wichtig. Speichern und teilen Sie die Settings zur Bildoptimierung, um die Ergebnisse standortübergreifend einheitlich zu halten.
4K-Bilder für detaillierte Probenansichten mit Maßstab, Zeitstempel und weiteren erforderlichen Informationen.
Die integrierte Konnektivität unterstützt Live-Streaming zwischen Standorten, sodass Ergebnisse in Echtzeit analysiert werden können.
TECHNISCHE SPEZIFIKATIONEN
EVO Cam AURA
Prüfen. Messen. Reporten. Ein system.
Häufig gestellte Fragen (FAQs)
Wie kann ich sicherstellen, dass eine gesamte Komponente im Fokus bleibt, wenn sie unterschiedliche Höhen aufweist?
Bei Bauteilen mit unebenen Oberflächen oder Merkmalen in unterschiedlichen Höhen, erfasst das Fokus-Stacking Bilder mit unterschiedlichen Schärfetiefen und kombiniert diese zu einem gesamtscharfen Bild. EVO Cam AURA verfügt über eine integrierte Fokus-Stacking-Funktion, mit der Sie Details auf Komponenten wie z.B. bestückten Leiterplatten und anderen dreidimensionalen Teilen erkennen können.
Wie kann ich die visuelle Prüfung zwischen den Anwendern einheitlicher gestalten?
Die Verwendung einheitlicher Prüfeinstellungen für wiederkehrende Aufgaben trägt dazu bei, Abweichungen zwischen Bedienern, Arbeitsschichten und Standorten zu verringern. Mit EVO Cam AURA können Sie Voreinstellungen speichern und freigeben, während im Supervisor-Modus kritische Parameter gesperrt werden können. Die automatische Objektiv- und Beleuchtungserkennung trägt zudem dazu bei, bekannte Prüfbedingungen auch bei Konfigurationsänderungen aufrechtzuerhalten.
Wie kann ich rückverfolgbare Prüfprotokolle für Qualitätsaudits erstellen?
Digitale Inspektionsbilder können neben Informationen zur Inspektion auch eine visuelle Dokumentation liefern. EVO Cam AURA erfasst Bilder mit Anmerkungen, Messungen, Metadaten und Zeitstempeln; die Ergebnisse werden zur Dokumentation und Berichterstellung im internen Speicher, auf einem USB-Stick oder einem Netzlaufwerk gespeichert.
Kann ich Bauteile ohne separaten PC prüfen, vermessen und dokumentieren?
Ja. EVO Cam AURA ist ein All-in-One-System für die digitale Inspektion mit integrierter Software, sodass kein separater PC erforderlich ist. Werkzeuge für die Inspektion, Bildaufnahme, Messung, Anmerkungen, den Vergleich und die Dokumentation sind im System verfügbar, sodass der gesamte Arbeitsablauf an einem Arbeitsplatz abgewickelt werden kann.
Wie kann ich reflektierende, kontrastarme oder schwer erkennbare Bauteile prüfen?
Die richtige Kombination aus Beleuchtung, Bildeinstellungen und Vergrößerung kann schwierige Merkmale besser sichtbar machen. EVO Cam AURA bietet konfigurierbare Beleuchtung und integrierte Bildsteuerung für die Prüfung anspruchsvoller Proben, darunter hochglanzpolierte Metalle, kontrastarme Kunststoffe, schwarze Kunststoffformteile und eloxierte Bauteile. AURA ist zudem mit einer Reihe von aufsteckbaren Filtern kompatibel, darunter Polarisationsfilter und Diffusoren, um die Ausleuchtung schwieriger Objekte zu optimieren.
