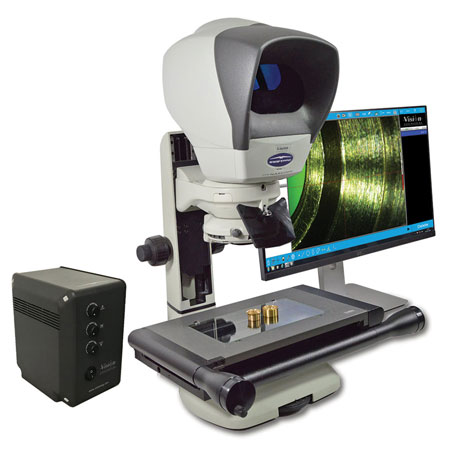

Einfach zu bedienendes kombiniertes optisches und Videomesssystem für die Feinmechanik

Swift PRO erleichtert das Messen von Präzisionsteilen und bietet ein unkompliziertes Reportsystem. Mit seiner fortschrittlichen Funktionalität und den Vorteilen von Video- und optischen Messtechnologien ist es aufgrund seiner außergewöhnlichen Benutzerfreundlichkeit und dem Industriestandard eine hervorragende Wahl für alle Fertigungsumgebungen.

02-Swift-PRO-measuring-microscope-user-AB V19 495

Verbesserte Produktivität

Da Swift PRO-Messmikroskope sehr einfach zu bedienen sind, können sie nicht nur von erfahrenen Messtechnikern, sondern auch ungeübten Nutzern mit minimalem Schulungsaufwand bedient werden. Die außergewöhnlich einfache Bedienbarkeit bringt Ihnen schnelle, genaue Messungen und eine höhere Rentabilität Ihrer Investition.

Zwei Messsysteme in Einem

Swift PRO kombiniert zwei Messmikroskope in einem einzigen, robusten Gerät und spart somit Platz und gibt weiterhin Möglichkeiten zu anderen Investitionen. Für Serien- und Routinearbeiten, bei denen die Kanten der Prüfteile leicht zu erkennen sind, kann die Videomessung eingesetzt werden. Wechseln Sie bei anspruchsvolleren Messaufgaben mit sehr geringem Kontrast zwischen Merkmal und Hintergrund zur optischen Messung. Die einzigartige, okularlose Technologie bietet kontrastreiche Bilder mit Mikroskopauflösung für eine einfache und genaue Messung.

07-Swift_PRO_measuring-microscope-range_300dpi

Digital und optisch

Messungen

200 mm x 100 mm

Messbereich

10X – 100X

Vergrößerung

Kosteneffizient

Swift PRO bietet zwei leistungsstarke Messsysteme in einem kompakten Gerät. Dadurch entfällt die Investition in ein zweites System. Eventuelle Umrüstzeiten des Werkstücks entfallen, wodurch Zeit und somit Geld eingespart wird. Der Vorteil, mühelos zwischen optischer und Videomessung zu wechseln, erleichtert die Qualitätskontrolle und gewährleistet die Rückverfolgbarkeit.

03-Swift-PRO-dynascope-AB-V19-494-crop-900x900

Intuitive Messsoftware

Die erweiterte Funktionalität von Swift PRO umfasst außerdem die branchenführende Messsoftware der M-Serie. Diese ist sehr gut geeignet  für schnelle und genaue Teileinspektionen, sowie eine Anzeige der Teileansicht im CAD-Stil zur einfachen Überprüfung der gemessenen Daten und vieles mehr.

Vielseitig

Die kombinierte Technologie von Swift PRO macht es ideal für eine breite Palette berührungsloser Messungen von Kunststoffteilen, medizinischen Produkten, Leiterplatten, Teile für die Luft- und Raumfahrt, für Automobil- und Rüstungsunternehmen, sowie für jede andere präzisionstechnische Aufgabe.

04-Plastic-measurement-DSC_0609-1504x100
07-Swift_PRO_measuring-microscope-range_300dpi

Wählen Sie das für Sie passende Modell

Es stehen drei Modelle zur Auswahl. Swift PRO Duo bietet sowohl eine optische als auch eine Videomessfunktion. Swift PRO Cam ist ein reines Videosystem, und das robuste Swift PRO Elite mit der digitalen Anzeige Mx200 ist ein hervorragender Ersatz für klassische Mikroskope und traditionelle Profilprojektoren.

Spezifikationen

Messbereich (mm) Messbereich (inch)
200 x 100 x 98 (mm) 8 x 4 x 3,9 (inch)
Optik
Schnellwechsel-Objektive
Swift PRO Duo Swift PRO Cam Swift PRO Elite
5MP CMOS Farbe 5MP CMOS Farbe keine Kamera, nur Optik
max. Messtischbelastbarkeit
10 kg
Größe (H x B x T)
680 mm x 515 mm x 480 mm
Messunsicherheit (x – y)
5 + (6,5L/1000) µm *
Messunsicherheit (z)
10 μm *
Mögliche Vergrößerungen
10x, 20x, 50x & 100x (+ zusätzliche Mikro-Objektive)
Auflichtbeleuchtung
Ringlicht mit weißen LEDs, Segmentsteuerung und Diffusor
LED Episcopic-Beleuchtung (koaxial – durch den Strahlengang)
Durchlichtbeleuchtung
LED Beleuchtung mit Grünfilter und Irisblende
Swift PRO Duo Swift PRO Cam Swift PRO Elite
Voll programmierbar Voll programmierbar manuell
Swift PRO Duo Swift PRO Cam Swift PRO Elite
Software der M-Serie und PC Mx200 Tisch-Messrechner
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider

Swift PRO

Einfach zu bedienendes kombiniertes optisches und Videomesssystem für die Feinmechanik

PRODUKTVORFÜHRUNG
PREISANFRAGE

Häufig gestellte Fragen (FAQs)

Ein PC darf bei uns in der Fertigung nicht genutzt werden. Ist der Betrieb eines SwiftPro ohne PC möglich?2020-07-08T07:04:16+00:00
Ja. In vielen Firmen dürfen aus Sicherheitsgründen weder PCs noch anderen elektronische Geräte (mit denen ein Datenaustausch stattfinden kann) eingesetzt werden. Das SwiftPro Elite Messmikroskop ist mit dem robusten Tischmessrechner Mx200 ausgerüstet, der es Ihnen ermöglicht, die funktionsreiche aber dennoch leicht zu bediendende Software der M-Serie einzusetzen – aber ohne PC.
Meine zu messenden Bauteile haben perfekte scharfe Kanten. Warum sollte ich ein optisches- und kamerabasierendes Messsytem kaufen?2020-07-08T07:03:23+00:00
Wenn Sie sowohl die optische als auch die kamerabasierende Messmöglichkeit in einem System vereint haben, müssen Sie nicht in ein neues Messgerät investieren, sollten sich Ihre Anforderungen diesbezüglich verändern (was beispielsweise in der Auftragsfertigung häufig der Fall ist).
Was ist besser – optische Messung oder Video-Messung?2020-07-08T07:02:54+00:00
Die Antwort hierfür liegt in der spezifischen Anwendung. Die Videomessung hat Vorteile bei Bauteilen mit klaren, scharfen Kanten und bestem Kontrast. Bei geringem Kontrast (wo eine Kamera keine definierte Kante findet) hat jedoch die optische Messung Ihre Vorteile. SwiftPro Duo beherrscht beide Messmethoden und ist dadurch die ideale Lösung für Anwendungen, bei denen eine Vielzahl unterschiedlicher Teile auf dem gleichen System gemessen werden sollen.
Wie kann man bei einem SwiftPro die Vergrößerung ändern?2020-07-08T07:02:31+00:00
Es steht eine Auswahl an Schnellwechselobjektiven mit fester Vergrößerung zur Auswahl.
Wie oft muss ein SwiftPro kalibriert werden?2020-07-08T07:03:48+00:00
Vision Engineering ist gem. ISO 17025 zertifiziert, d.h. alle unsere Messsysteme verlassen kalibriert unsere Fertigung. Allein das Qualitäts-System der Anwender-Firma bestimmt die Zeitperiode für Nachkalibrierungen (Wir empfehlen eine jährliche Überprüfung)

Weitere Fragen? Kontaktieren Sie uns …

Allgemeine Anfrage
