ProteQ VISO
Digitales 3D Stereomikroskop
- See 3D subjects in all three dimensions
- Share live 3D view, anywhere
- Ergonomic design, comfortable working
MEHR SEHEN. SMARTER ENTSCHEIDEN.
ProteQ VISO vereint die Synergie einer 3D-Stereosicht und digitaler Bildgebung in einem System.
ProteQ VISO bringt die Vorteile der Stereosicht auf eine digitale Plattform. Die visuelle Inspektion profitiert von natürlicher Tiefenwahrnehmung und der sofortigen Erfassung oder Weitergabe von Ergebnissen. VISO gibt arbeitenden Teams die nötigen Einblicke und das Vertrauen, um komplexe Mikromontagearbeiten durchzuführen, Fehler bei der Inspektion früher zu erkennen und klareres Feedback an Lieferanten und Kunden zu geben.
3D-INSPEKTION – ZUVERLÄSSIG & SICHER
ProteQ VISO ist die 3D-Stereo-Inspektionsplattform für Präzision, Konformität und Zusammenarbeit.
ProteQ VISO liefert ein echtes 3D-Stereobild auf einem #Auto-Stereo-Display, sodass Tiefe und Form ganz natürlich ohne Headsets oder Brillen sichtbar sind. Die zwei hochauflösenden Stereokameras erfassen Details in Full HD mit 60 fps, während der 10:1-Zoom sanfte Übergänge ermöglicht, ohne den Kontext zu verlieren.

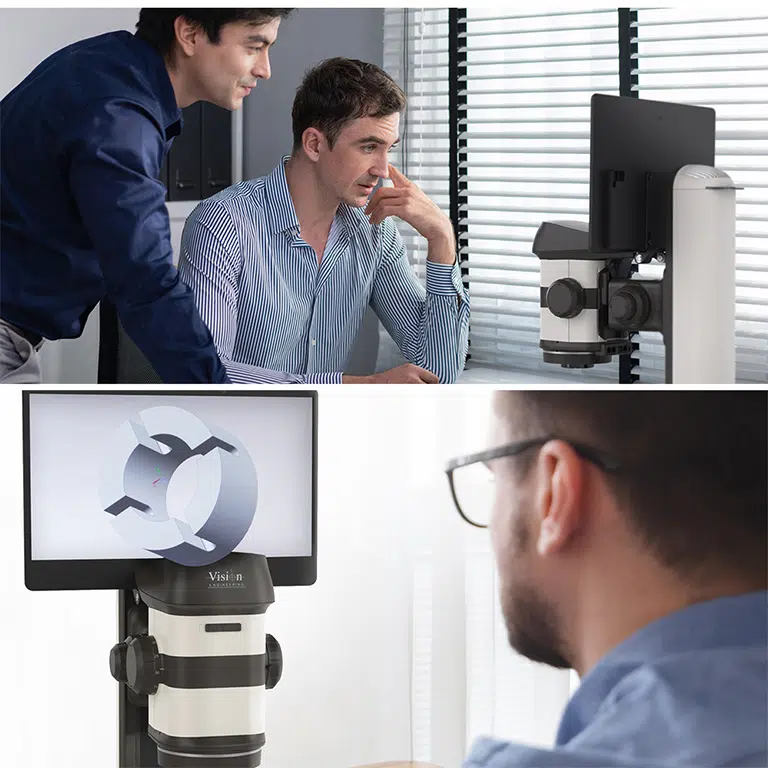

Entwickelt, um Teams zu verbinden
Wenn Inspektionsergebnisse geteilt werden müssen, macht VISO #es Teams einfach, simultan die gleichen Details zu sehen. Live-Streaming, Bild-in-Bild und Headset-freies Teilen unterstützen schnelle Entscheidungen und eine effektive Kommunikation zwischen Abteilungen, Standorten und Lieferketten.
- 3D-Live-Streaming für sofortiges Feedback und Freigaben
- Bild-in-Bild für visuelle Interaktion in beide Richtungen
- Headset-freies Remote-Sharing ohne Spezialausrüstung
- Mehrsprachige Benutzeroberfläche für internationale Teams
Ideal für die Zusammenarbeit bei Freigaben in der Auftragsfertigung, # Lieferketten in Luft- & Raumfahrt und Verteidigung, sowie Design-Reviews.

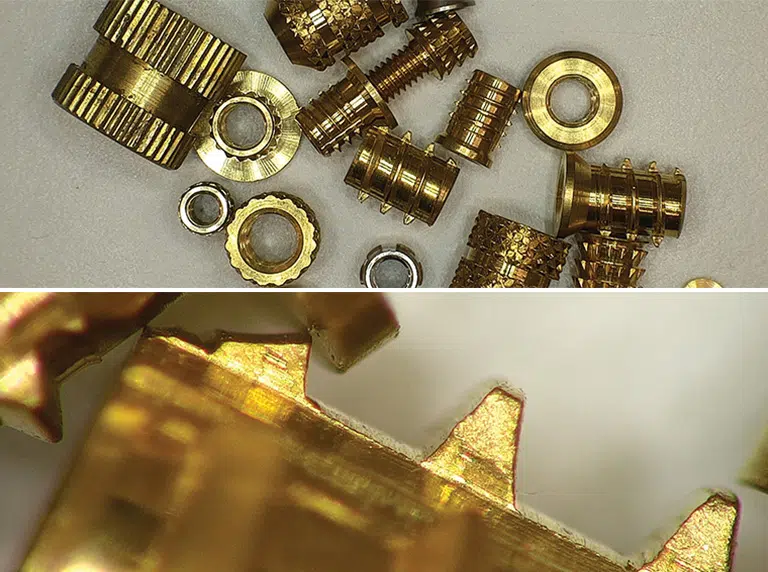

3D-Betrachtung bis ins Detail
- 10:1-Zoombereich von der Übersicht bis ins Detail
- Vergrößerungsbereich bis zu 314x für Flexibilität bei der Inspektion
- Schnellwechsel-Ringlicht mit optimierter Ausleuchtung
- Optionale 360°-Winkeloptik für Rundumblick auf die Komponente
- Stativoptionen für unterschiedliche Arbeitsplätze und Anforderungen

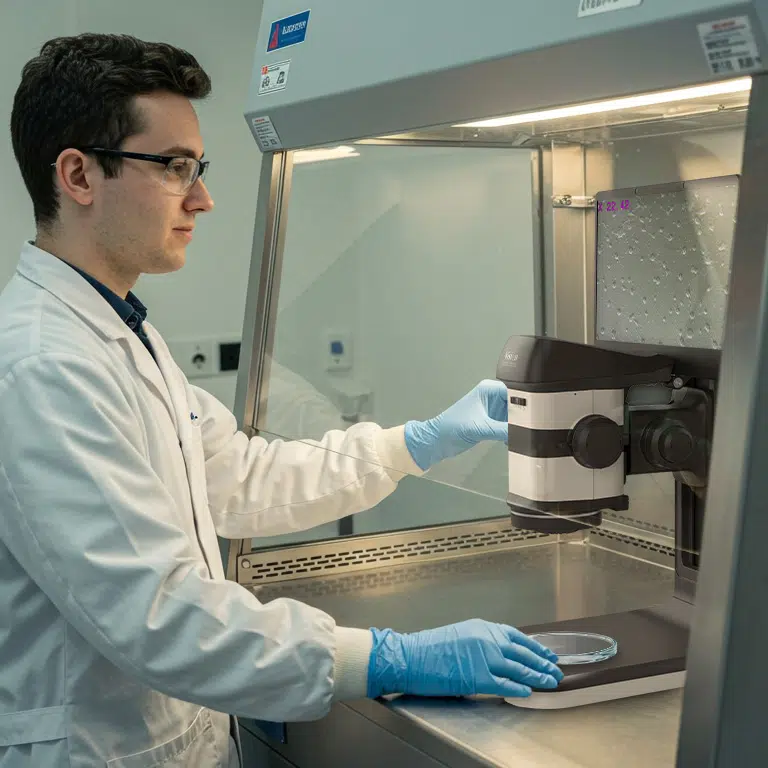

- Großer Arbeitsabstand für sichere Inspektion in Laminar-Flow-Kabinen
- Software-Erweiterungen für Messung und Analyse
- 18° Display-Neigung – Ermöglicht Anwendern komfortablen Einblick
- Kontrastverstärkendes Durchlicht – Verbessert die Sichtbarkeit feinster Details und transluzenter Proben
- Verschiebetisch – Sanfte Steuerung (XY) für präzise Probenbewegung.
3D-Bild
Teilen & Zusammenarbeit
7.1x – 314x
Vergrößerungsbereich
Brillenlos
3D-Ansicht

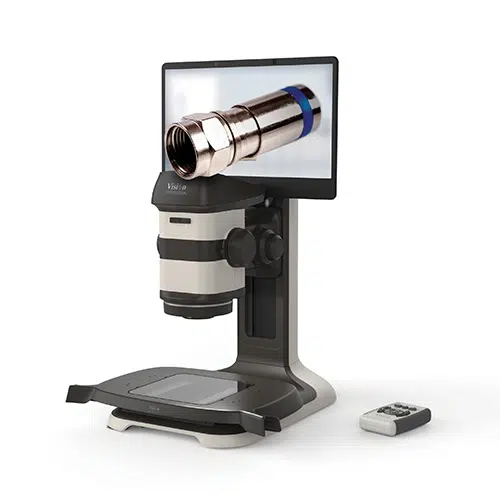

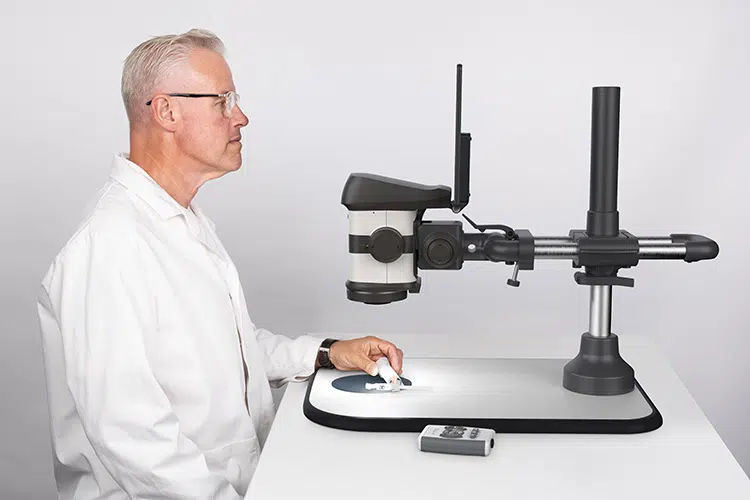

Ergonomie, die Arbeitsbelastung reduziert
Langes Arbeiten kann bei herkömmlichen Mikroskopen # zu Augenbelastung, Müdigkeit und schlechter Haltung führen. 3D-Stereobetrachtung auf einem Auto-Stereo-Display unterstützt eine natürliche und entspannte Körperhaltung, wodurch längeres Arbeiten komfortabler und weniger ermüdend werden. Das Ergebnis ist höhere Genauigkeit und Produktivität über den ganzen Tag.
- Brillenloses 3D-Stereodisplay reduziert Augenbelastung #und Ermüdung
- Natürliche Sitzposition unterstützt aufrechte Körperhaltung und langfristigen Komfort
- Die Stereo-Tiefenwahrnehmung verbessert die Hand-Augen-Koordination
- Kompatibel mit Schutzbrillen und Gesichtsschutz ohne Sichtverlust
ProteQ VISO
Digitales 3D Stereomikroskop
Warum 3D wichtig ist
Das menschliche Sehen ist von Natur aus stereoskopisch. Defekte wie Grate, Vertiefungen, Hohlräume oder erhöhte Kanten lassen sich leichter erkennen, wenn man ihre tatsächliche Tiefe im Verhältnis zur Oberfläche sehen kann. Schatten und Glanzlichter in Monodarstellungen können irreführend sein, aber Stereo-3D liefert in Echtzeit echte Form und Struktur.
Präzise arbeiten

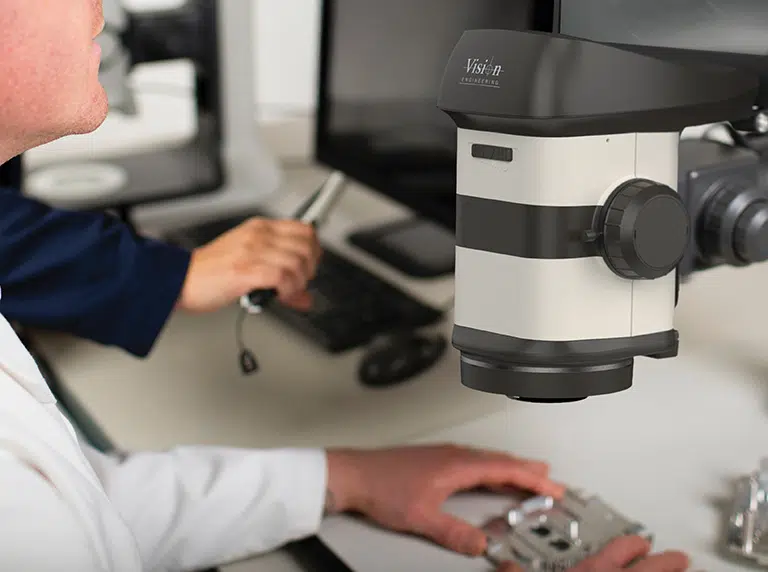

3D-Stereobetrachtung verbessert die Hand-Augen-Koordination bei #Inspektion, Nacharbeit und Montage. Ob beim Löten von Mikroelektronik oder beim Polieren feiner Oberflächen – eine präzise Tiefenwahrnehmung erleichtert das Führen von Werkzeugen im 3D-Raum. Der 10:1-Zoom ermöglicht es, von einer Gesamtansicht der Baugruppe zu einer detaillierten Überprüfung kleiner Merkmale zu wechseln.
Fehler früher erkennen

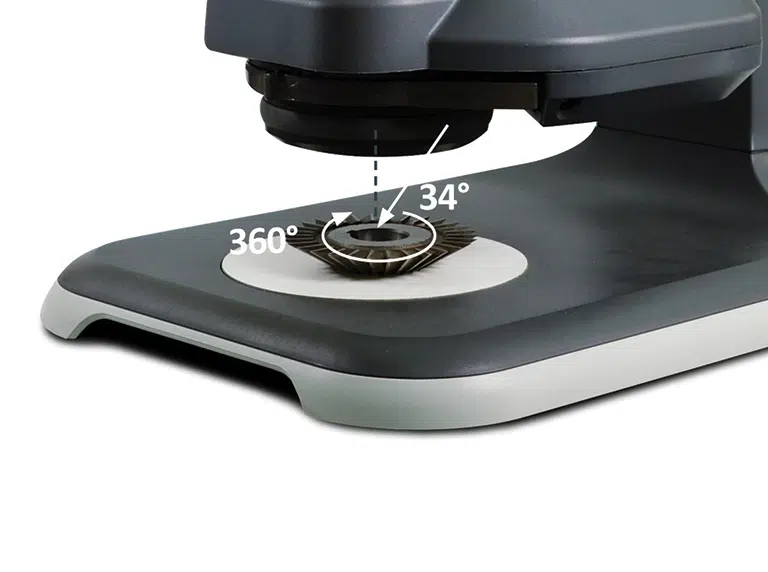

Manche Mängel sind nur sichtbar, wenn sie in drei Dimensionen betrachtet werden. Stereo-Inspektion bietet auf natürliche Weise mehrere Perspektiven und verringert so die Wahrscheinlichkeit, Anomalien zu übersehen. Mit der optionalen 360°-Winkeloptik können Objekte aus einem schrägen Winkel betrachtet werden, wodurch versteckte Fehler leichter erkannt werden können, ohne die Probe neu zu positionieren.
Sicherheit bei jeder Entscheidung
Zusammen machen diese Funktionen die Inspektion klarer, schneller und leichter interpretierbar. Sie bilden die Grundlage für praktische Anwendungen, bei denen VISO in Branchen wie Elektronik, Luft- und Raumfahrt, Biomedizin und darüber hinaus einen entscheidenden Mehrwert bietet.
Anpassung die Mehrwert schafft

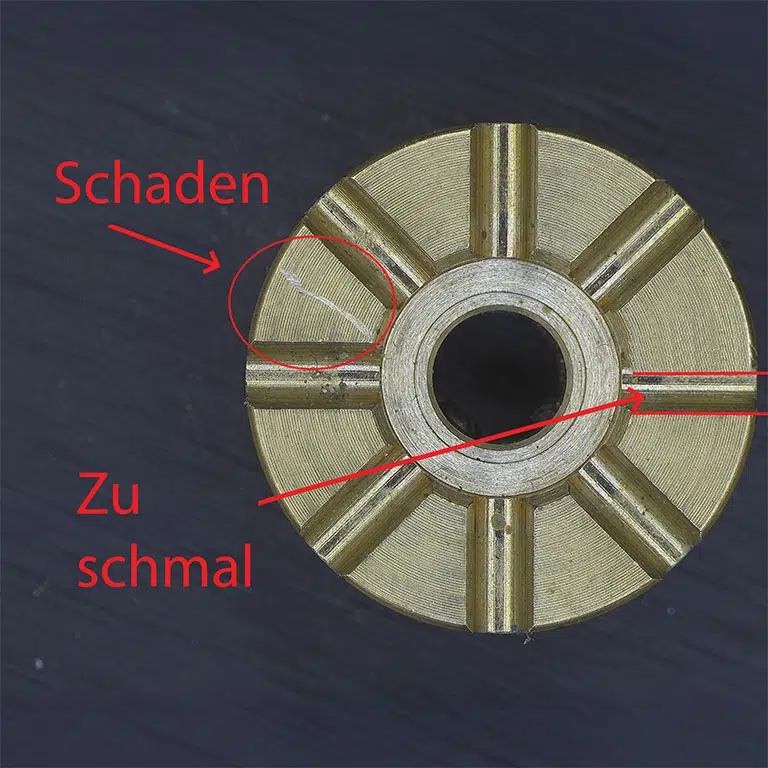

VISO integriert sich in bestehende Inspektionsprozesse und verbessert die Qualität des Reportings. Schnittstellenoptionen, Berichtstools und Workflow-Kontrollen stellen sicher, dass das System einfach zu bedienen, teamübergreifend konsistent und flexibel genug ist, um regulierte Umgebungen zu unterstützen. Ebenso einsetzbar für Wareneingangskontrollen, Lieferantenberichte und In-Prozess-Inspektionen.
- Der Kiosk-Modus bietet eine gesperrte Oberfläche für #einfache, wiederholbare Nutzung.
- Der PC-Modus bietet erweiterte Systemsteuerung für zusätzliche Funktionen.
- On-Screen-Overlays und Anmerkungen vereinfachen das Reporting für Lieferanten und Kunden.
- Vermessungs- und Analysetools integrieren Inspektionsdaten in visuelle Aufzeichnungen, Prüfpfade und umfassendere Workflows.
Ideal für Lieferantenberichte, regulierte Prozesse, Labor- und# Schulungsumgebungen und Wareneingangskontrollen.
Compliance, die Vertrauen schafft
In regulierten Branchen ist eine zuverlässige Dokumentation unerlässlich. VISO erfasst und dokumentiert Inspektionen in 3D und liefert klare, prüfbare Nachweise, die Rückverfolgbarkeit und Konformität unterstützen. Werkzeuge für den Bildvergleich und 3D-Wiedergabe verringern Unklarheiten und stellen sicher, dass Ergebnisse genau und nachvollziehbar sind.
- Inspektionsaufzeichnungen in 3D (2D bei Bedarf)
- Direkter Vergleich mit Mustern oder Referenzbildern
- Bilder, Videos und Daten exportieren zur Unterstützung von Audit und Rückverfolgbarkeit
- 3D-Wiedergabe zur Überprüfung von Form- und Oberflächendetails, um Unklarheiten zu beseitigen
Ideal für die Inspektion von Medizinprodukten, biomedizinischen Anwendungen, Komponenten der Luft- & Raumfahrt und Verteidigung, usw.
SPEZIFIKATIONEN
